Marquage/Identification

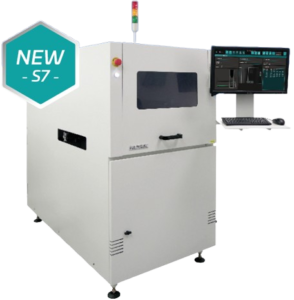

Système de marquage laser Nutek série 7
Une traçabilité fiable pour votre processus de fabrication de circuits imprimés
Le système de marquage laser Nutek série 7 permet un marquage précis et homogène sur chaque circuit imprimé. Le marqueur laser peut être intégré directement dans votre ligne de production ou fonctionner en cellule autonome.
Le concept innovant « Flying Laser » fixe le circuit imprimé tandis que le laser CO₂ se déplace sur un axe X-Y à servocommande. Cela permet d’atteindre une précision maximale sans ralentir le flux de production.
La programmation des marquages s’effectue de manière simple et flexible via un logiciel sous Windows. Le nombre, la position et le type de marquages peuvent être définis en quelques clics. Avec le Nutek LMC S7, vous garantissez une traçabilité de bout en bout et assurez des normes de qualité élevées en permanence.
En option :
• Marquage recto-verso avec onduleur haute vitesse intégré
Télécharger la fiche technique

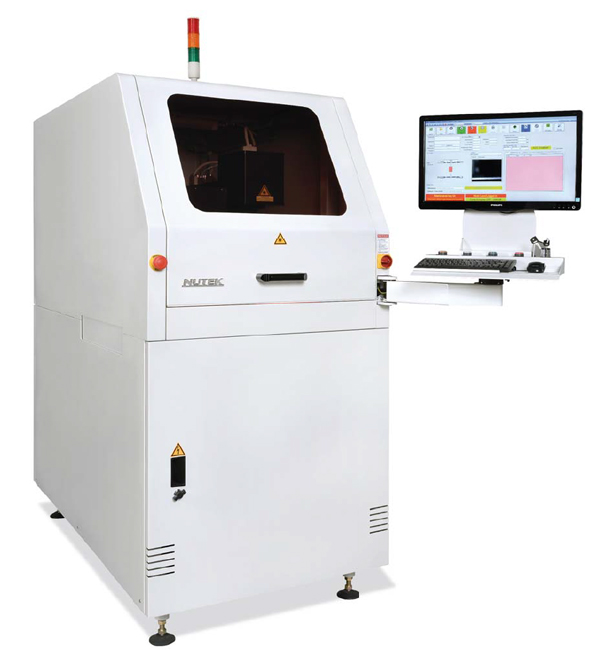

Nutek Système de marquage laser série 5
L’unité est conçue pour marquer avec précision les PCB dans une chaîne de production ou être utilisée comme cellule autonome. L’utilisation d’une tête galvanométrique à 3 axes fournit une grande zone de marquage (350 x 350 mm) sans avoir à utiliser un portique X-Y. Il en résulte des temps de cycle très courts pour un grand nombre de marquages. Le type, le nombre de marquages et leurs positions sont facilement programmés dans le logiciel sous Windows™. Un retourneur intégré est disponible en opion pour le marquage recto-verso.
Caractéristiques standard
- Contrôlé par un ordinateur industriel.
- Capacité de marquer du texte, des codes à barres, des codes 2D et des graphiques.
- Réglage de la largeur du convoyeur à l’aide d’une manivelle.
- Serrage latéral du PCB.
- Bâti machine rigide avec de grandes portes d’accès.
- Distance focale dynamique (réglable) à l’aide du logiciel.
- Changement rapide de produit.
- Fonctionnement en mode traversant.
- Alimentation sans coupure (onduleur).
- Tour lumineuse pour l’état de la machine.
- Certification CE

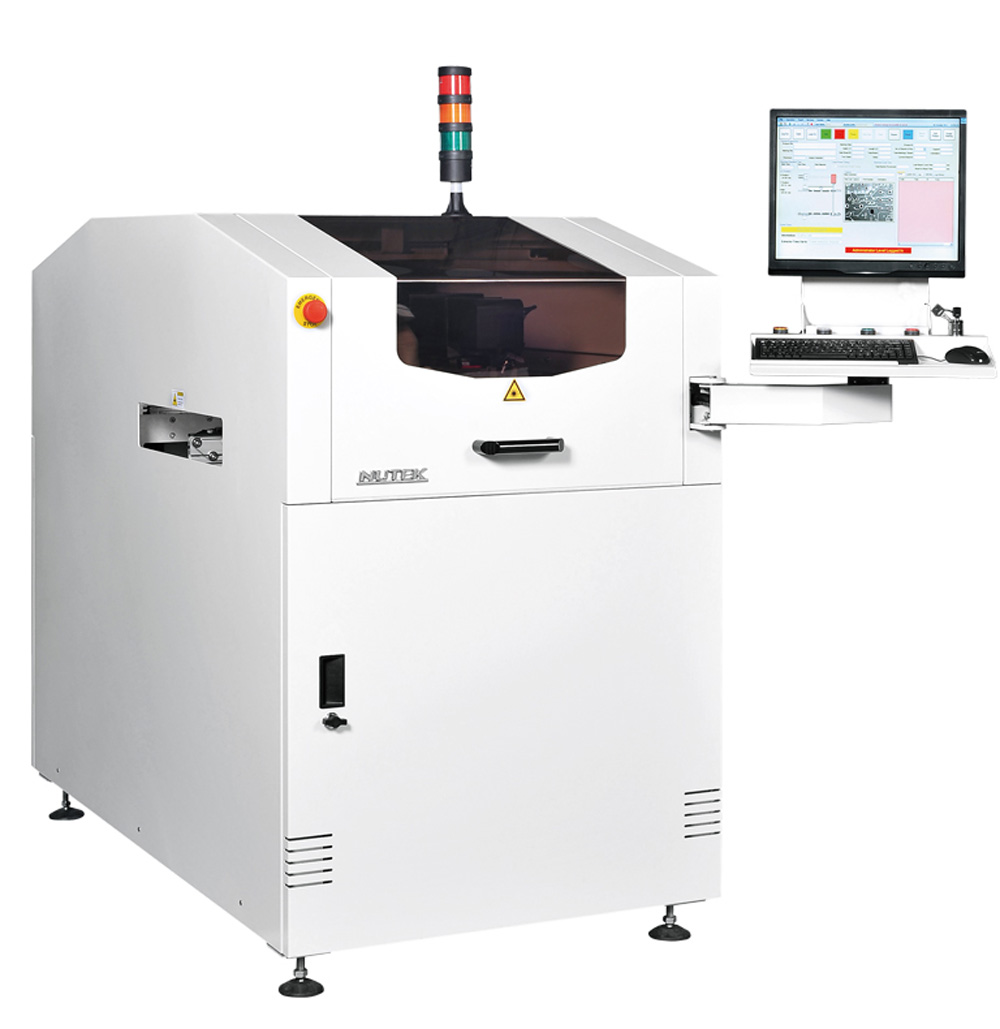

Marquage laser Nutek Series 3
Machine de marquage laser pour PCB. En ligne ou autonome.
Avec laser CO2 ou fibré.
- Marquage de textes, codes barres, datamatrix 2D et graphiques
- Grande zone de marquage 508x460mm
- Maintien latéral des circuits imprimés et support central
- Vérification de l’orientation du PCB avant marquage
- Reconnaissance fiduciels et correction de position
- Détection de mauvais circuit
- Connexion à la base de données
- Évacuation des fumées
- – Inscription recto-verso avec station de retournement intégrée
- – Editeur de marquage intégré
Étiqueteuse Nutek Serie 3
- Structure de machine rigide avec grandes portes d’accès.
- Imprimante 600 dpi intégrée.
- Mécanisme coulissant (côté arrière) pour remplacement simple et rapide du ruban ou des étiquettes.
- Rotation de l’étiquette programmable par pas de 1 °.
- Détection de l’aspiration de l’étiquette de la prise au placement.
- Caméra CCD pour lire l’étiquette avant la prise.
- Licence utilisateur ZebraDesigner 2.
- Contrôlé par PC industriel.
- Réglage de la largeur du convoyeur à l’aide d’une manivelle.
- Maintien du PCB par le côté
- Platine de support active avec 4 pions magnétiques.
- Changement de produit rapide.
- Fonction by-pass sélectionnable.
- Alimentation sans coupure (UPS).
- Affichage de l’état de la machine sur tour lumineuse
