Labelling/Marking

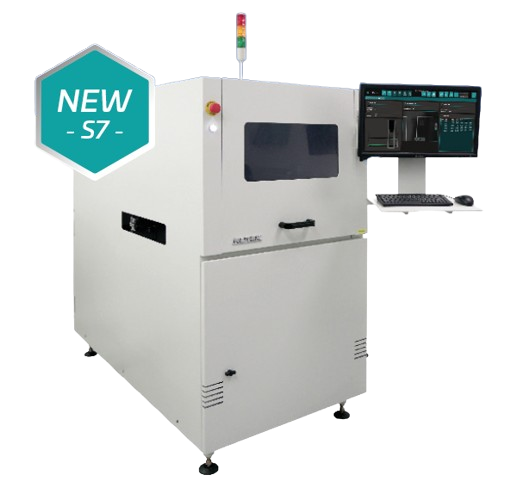

Nutek Laserbeschriftungsanlage Serie 7
Zuverlässige Traceability für Ihren PCB-Fertigungsprozess.
Das Laser-Markiersystem der Nutek Serie 7 ermöglicht präzise und konsistente Markierungen auf jeder Leiterplatte. Der Laser Marker kann direkt in Ihre Produktionslinie integriert oder als Stand-alone-Zelle betrieben werden. Das innovative „Flying Laser“-Konzept fixiert die Leiterplatte, während sich der CO₂-Laser über eine servoangetriebene X-Y-Achse bewegt. Dadurch wird höchste Genauigkeit erreicht, ohne den Produktionsfluss zu verlangsamen. Die Programmierung der Markierungen erfolgt einfach und flexibel über eine Windows-basierte Software. Anzahl, Position und Art der Markierungen lassen sich mit wenigen Klicks definieren. Mit dem Nutek LMC S7 stellen Sie eine durchgängige Rückverfolgbarkeit sicher und sichern konstant hohe Qualitätsstandards.
Nutek Laserbeschriftungsanlage Serie 5
Das Gerät ist für die genaue Markierung von Leiterplatten innerhalb einer Produktionslinie konzipiert oder kann als eigenständige Zelle verwendet werden. Die Verwendung eines 3-Achsen-Galvokopfes bietet einen großen Markierungsbereich (350 x 350 mm), ohne dass ein X-Y-Portal verwendet werden muss. Dies führt zu sehr kurzen Zykluszeiten für eine große Anzahl von Markierungen. Die Art, die Anzahl der Markierungen und ihre Positionen werden einfach in einer Windows™-basierten Software programmiert. Ein optionaler integrierter Inverter ist für beidseitige Markierungen erhältlich.
Serienmäßige Merkmale
- Gesteuert durch einen Industrie-PC.
- Kann Text, Barcodes, 2D-Codes und Grafiken markieren.
- Breitenverstellung des Transportbandes mit Handkurbel.
- Seitliche Leiterplattenklemmung.
- Starre Maschinenstruktur mit großen Zugangstüren.
- Dynamische (einstellbare) Brennweite über Software.
- Kurze Produktwechselzeit. Wählbarer Umgehungsbetrieb.
- Unterbrechungsfreie Stromversorgung (UPS).
- Towerlight-Anzeige für den Maschinenstatus.
- CE-zertifiziert.
Nutek Serie 3 Laserbeschrifter
Laserbeschrifter für Leiterplatten als Inline- oder Standalone –Lösung.
Mit CO2 oder Faserlaser.
- Beschriftung von Texten, Barcodes, 2D Matrix Codes und Grafiken
- Grosser Beschriftungsbereich 508x460mm
- Seitenklemmung der Leiterplatten sowie Mittenunterstützung
- Kontrolle der Leiterplattenorientierung vor der Beschriftung
- Fiducialerkennung und Positionskorrektur
- Schlechtmarkenerkennung
- Datenbankanbindung
- Rauchabsaugung
- – Doppelseitige Beschriftung mit integrierter Wendestation
- – Integrierter Etikettenlabeler
Nutek Serie 3 Etikettierer
- Starre Maschinenstruktur mit großen Zugangstüren.
- Integrierter 600-dpi-Drucker.
- ZebraDesigner 2-Benutzer-Lizenz.
- Ausziehmechanismus (Rückseite) für einfache und schnelle Etiketten- oder
- Farbbandwechsel.
- Etikettendrehung in 1°-Schritten programmierbar.
- Vakuumabtastung des Etiketts von der Aufnahme bis zur Platzierung.
- CCD-Kamera zum Lesen des Etiketts vor dem Aufnehmen.
- Steuerung durch Industrie-PC.
- Einstellung der Förderbandbreite mittels Handkurbel.
- Klemmung der PCB-Seite.
- Aktive Stützbasis mit 4 Magnetstiften.
- Schneller Produktwechsel.
- Wählbarer Bypass-Betrieb.
- Unterbrechungsfreie Stromversorgung (USV).
- Towerlight-Anzeige für Maschinenstatus.
