Der Lotpastendruck ist einer der entscheidenden Prozessschritte in der SMT-Fertigung. Bereits kleine Abweichungen bei Pastenvolumen, Positionierung oder Druckqualität können später zu Lötfehlern, Nacharbeit oder Ausschuss führen. Ein stabiler und reproduzierbarer Druckprozess bildet deshalb die Grundlage für eine zuverlässige SMT-Fertigung.

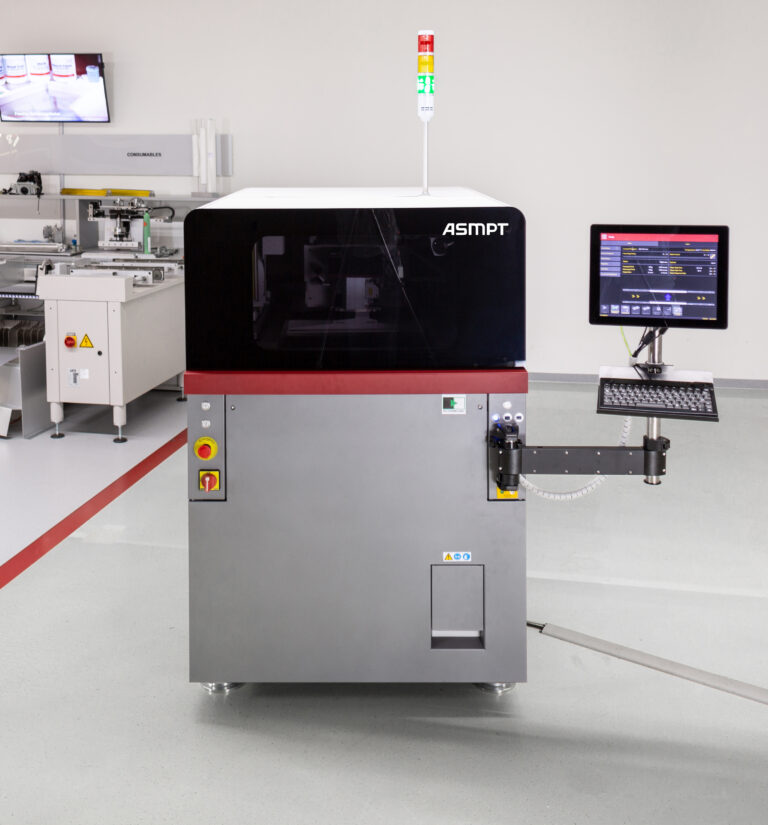

Die ASMPT DEK TQ Druckerplattform verbindet hohe Druckpräzision mit kurzen Zykluszeiten und einem hohen Automatisierungsgrad. Mit einer Wet-Print-Genauigkeit von bis zu ±17 µm @ 2 cpk ist die Plattform auch für anspruchsvolle Anwendungen mit kleinen Bauteilen bis 0201m ausgelegt. Die Kernzykluszeit beträgt beim DEK TQ rund 5 Sekunden, beim grösseren DEK TQ L rund 6,5 Sekunden.
Die wichtigsten Vorteile:
- Hohe Druckpräzision: Offbelt Printing, innovativer Druckkopf und vollflächige pneumatische Schablonenklemmung sorgen für reproduzierbare Druckergebnisse.
- Automatisches Pastenmanagement: Der DEK Automatic Paste Dispenser übernimmt den Pastenauftrag und überwacht gleichzeitig die Pastenhöhe.
- Automatische Leiterplattenunterstützung: Smart Pin Support automatisiert das Setzen der Unterstützungsstifte und reduziert manuelle Rüstvorgänge.
- Weniger Bedienereingriffe: Unterseitenreinigung, Pastenmanagement und weitere Automatisierungsfunktionen ermöglichen lange Produktionszeiten ohne manuellen Eingriff.
- Flexible Leiterplattengrössen: DEK TQ verarbeitet Leiterplatten bis 400 × 400 mm, DEK TQ L je nach Konfiguration bis 600 × 510 mm.
- Bereit für die vernetzte Fertigung: Schnittstellen wie IPC-HERMES-9852 und IPC-2591 CFX ermöglichen die Integration in moderne SMT-Linien und übergeordnete Softwarelösungen.
Der Drucker kann zudem mit SPI-Systemen und WORKS Optimization zu einem Closed-Loop-Prozess verbunden werden. Damit wird aus einem präzisen Druckprozess ein kontinuierlich überwachter und automatisch optimierbarer Prozess.
Das Ergebnis: Hohe Druckqualität, weniger Bedienereingriffe und eine stabile Grundlage für die nachfolgenden Bestückungs- und Lötprozesse.
